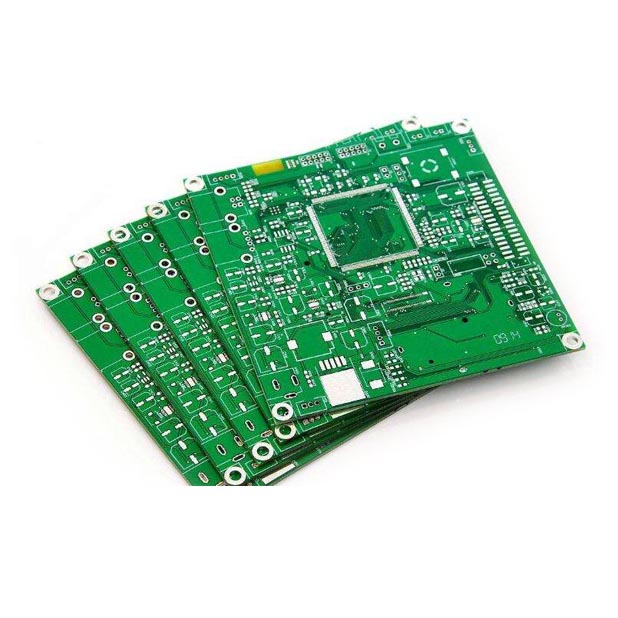

Wielowarstwowy PCB (płytka drukowana) jest szeroko stosowana do okablowania obwodu wielowarstwowego i połączenia w urządzeniach elektronicznych. Jego główne zastosowania obejmują między innymi następujące punkty:
Po pierwsze, wielowarstwowy PCB umożliwia bardziej złożoną konstrukcję obwodów w ograniczonej przestrzeni. Zwiększając liczbę warstw, projektanci mogą w ten sposób układać obwody i sygnały między różnymi warstwami
Zmniejszenie wzajemnej interferencji i poprawa integralności sygnału. Jest to szczególnie ważne w aplikacjach o wysokiej częstotliwości i szybkiej prędkości, takich jak komputery, sprzęt komunikacyjny i wysokiej klasy elektronika użytkowa.
Po drugie, zapewniając izolację elektryczną,Mnoż sztywna warstwy warstwymoże również skutecznie zmniejszyć ogólną wielkość i wagę płytki drukowanej. W przypadku małych urządzeń elektronicznych, takich jak smartfony, tablety i urządzenia wbudowane, wielowarstwowe PCB mogą obsługiwać złożone funkcje bez zajmowania zbyt dużej ilości miejsca, co pomaga projektować lżejsze i bardziej przenośne produkty.
Ponadto wielowarstwowe PCB również zwiększają elastyczność procesu produkcyjnego. Projektanci mogą rozpowszechniać różne moduły funkcjonalne w różnych warstwach, aby ułatwić późniejszy montaż i testowanie. Zwłaszcza w obszarach takich jak elektronika samochodowa, medyczna i kontrola przemysłowa, które wymagają niezawodności i stabilności, wysokiej trwałości i okablowania o dużej gęstościMnoż sztywna warstwy warstwysą szczególnie widoczne.
Największa różnica międzyMnoż sztywna warstwy warstwyTablice oraz jednostronne i dwustronne płyty są dodawaniem wewnętrznych warstw mocy i gruntu. Sieci mocy i gruntu są głównie kierowane na warstwę mocy. Na płytkach wielowarstwowych PCB po obu stronach każdej warstwy podłoża znajduje się metal przewodzący, a specjalne kleje są używane do łączenia płyt, a między każdą płytą znajduje się materiał izolacyjny. Jednak okablowanie wielowarstwowe PCB jest głównie oparte na górnych i dolnych warstwach, uzupełnionych środkową warstwą okablowania. Dlatego konstrukcja sztywnych płyt PCB mnożnika jest zasadniczo taka sama jak metoda projektowania dwustronnych płyt. Kluczem jest sposób zoptymalizowania okablowania wewnętrznej warstwy elektrycznej, aby okablowanie płytki obwodu bardziej rozsądne. Nieunikniony produkt wielofunkcyjnego rozwoju, dużej pojemności i niewielkiej objętości.
PCB jest płytą obwodową wytwarzaną w podobny sposób do drukowania, więc wspólne PCB są łączone razem w kilku warstwach, a każda warstwa ma podłoże izolacyjne żywicy i metalową warstwę obwodu. Najbardziej podstawowa płytka drukowana jest podzielona na 4 warstwy. Górne i dolne obwody to obwody funkcjonalne, układanie najważniejszych obwodów i komponentów, a dwa środkowe obwody to warstwy uziemienia i warstwy zasilania. Zaletą jest to, że może dokonywać poprawek do linii sygnałowych i lepszej zakłóceń tarczy. Ogólnie rzecz biorąc, 4 warstwy wystarczą do normalnego działania PCB, więc tak zwane 6 warstw, 8 warstw i 10 warstw w rzeczywistości dodaje więcej warstw obwodów, aby poprawić pojemność elektryczną PCB, to znaczy pojemność łożyska ciśnienia.
Dlatego wzrost liczby warstw PCB oznacza, że w środku można zaprojektować więcej obwodów. W przypadku pamięci, kiedy musisz zwiększyć liczbę warstw PCB? Zgodnie z powyższym jest to oczywiście, gdy energia elektryczna PCB jest zbyt silna lub zbyt wysoka. Kiedy napięcie i prąd jest najsilniejsze? Gracze, którzy grali ocenowanie, będą wiedziały, że jeśli pamięć chce osiągnąć lepszą wydajność, należy ją zwiększyć, aby zwiększyć częstotliwość operacyjną. Dlatego nie jest nam trudne do stwierdzenia, że gdy pamięć może być używana przy wysokiej częstotliwości lub nadmiernie przyłączona.
